ACB là gì? Cấu tạo, Nguyên lý hoạt động và Ứng dụng thực tế

1. ACB là gì?

ACB (Air Circuit Breaker) hay cầu dao tự động loại khí là thiết bị đóng cắt điện được sử dụng để bảo vệ hệ thống điện hạ thế và trung thế khỏi các sự cố như ngắn mạch, quá tải, rò điện hoặc điện áp bất thường.
Điểm đặc biệt của ACB là sử dụng không khí làm môi trường dập hồ quang, giúp hoạt động an toàn, ổn định và dễ bảo trì.

Trong các tủ điện công nghiệp, ACB thường được lắp ở tủ điện tổng, nơi yêu cầu khả năng chịu dòng cao và đóng cắt thường xuyên.

2. Nguyên lý hoạt động của ACB

Khi hệ thống điện xảy ra sự cố, dòng điện tăng đột ngột vượt quá ngưỡng định mức:

• Buồng dập hồ quang: được tạo ra bởi các tấm kim loại mỏng, xếp liên tiếp tạo thành các vách ngăn, giúp quá trình dập hồ quang nhanh hơn.
• Cơ chế tiếp xúc: mỗi cực của ACB gồm tiếp điểm chính và tiếp điểm hồ quang. Khi hoạt động tiếp điểm hồ quang sẽ đóng trước, sau đó mở các tiếp điểm chính, giúp giảm sự ăn mòn. Quá trình dập hồ quang chỉ diễn ra trong 1 giây, không có thời gian tạo ra sản phẩm khí.
• Cơ chế cắt không khí: chốt giữ từ tính sẽ báo nhả, khi xuất hiện dòng quá tải hay ngắn mạch. Mạch sẽ cung cấp 1 tín hiệu riêng cho bộ phận này, để nhả cắt mạch khi có dòng quá tải.

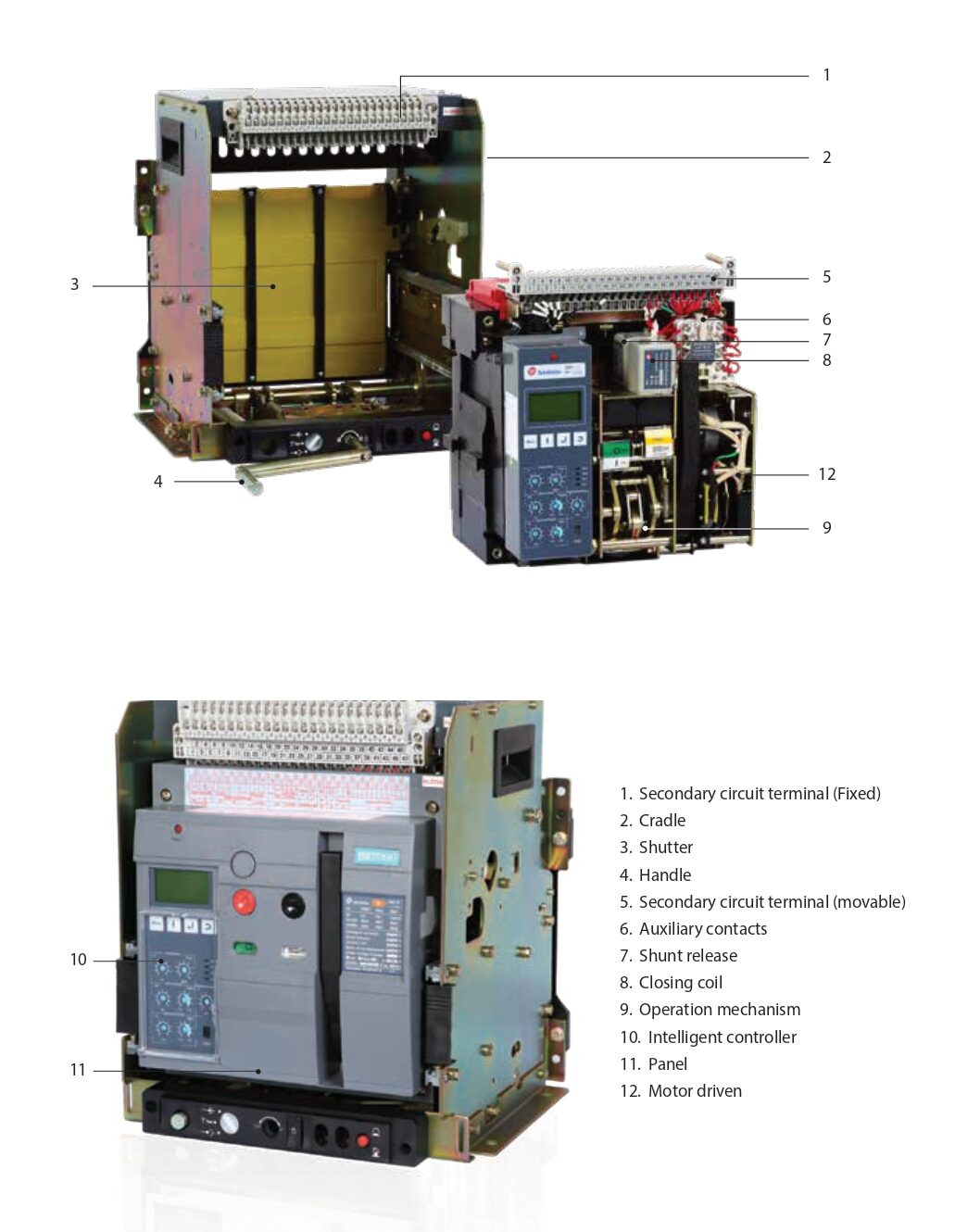

3. Cấu tạo của ACB

Một ACB tiêu chuẩn thường bao gồm:

• Cấu tạo phần trong của ACB: đấu nối mạch điều khiển, công tắc phụ, thiết bị mạch song song, cơ cấu đóng – nhả – sạc, buồng dập hồ quang, tiếp điểm chính, tiếp điểm phụ, lò xo tiếp xúc, biến dòng, cuộn cảm biến dòng, lưới bảo vệ…
• Cấu tạo bên ngoài của ACB: buồng dập hồ quang, rơ le, khóa, đấu nối mạch điều khiển, nút on/off, bộ hiển thị, bộ đếm, tay vịn mở rộng, lỗ hổng cố định vị trí…

4. Ứng dụng của ACB

ACB được sử dụng rộng rãi trong:

• Tủ điện tổng của nhà máy, trung tâm thương mại, bệnh viện.

• Hệ thống điện hạ thế & trung thế yêu cầu dòng định mức cao (800A – 6300A).

• Các công trình cần đóng cắt thường xuyên và bảo vệ nhiều cấp.

5. Ưu điểm của ACB Shihlin Electric

Shihlin Electric là thương hiệu hàng đầu Đài Loan về thiết bị điện công nghiệp, nổi bật với:

• Khả năng cắt dòng mạnh, ổn định lâu dài.

• Tuổi thọ cao, ít hao mòn tiếp điểm.

• Dễ dàng thay thế linh kiện và bảo trì.

• Đạt tiêu chuẩn an toàn quốc tế IEC.

6. Gợi ý chọn ACB phù hợp

Khi lựa chọn ACB, cần quan tâm:

• Dòng định mức (In)

• Khả năng cắt (Icu, Ics)

• Kiểu lắp đặt (cố định hoặc kéo rút)

• Thương hiệu & dịch vụ bảo hành
