An toàn điện luôn là ưu tiên hàng đầu trong mọi hệ thống, từ dân dụng đến công nghiệp. Một trong những thiết bị đóng cắt điện quan trọng nhất giúp đảm bảo an toàn chính là Aptomat – hay còn gọi là cầu dao tự động. Aptomat có chức năng tự động ngắt mạch điện khi xảy ra sự cố quá tải, ngắn mạch, giúp bảo vệ các thiết bị điện và ngăn ngừa nguy hiểm cháy nổ.

Là nhà phân phối chính thức của Shihlin Electric tại Việt Nam, Vina Electric hiểu rõ tầm quan trọng của việc sử dụng các thiết bị điện chất lượng, và hơn thế nữa, là việc đảm bảo chúng luôn hoạt động hiệu quả. Bài viết này sẽ cung cấp cho bạn những kiến thức cơ bản về Aptomat, đặc biệt là hai loại phổ biến: MCCB và MCB, cùng với các cách kiểm tra nhanh để đảm bảo chúng vẫn còn hoạt động tốt, mang lại sự an tâm tuyệt đối cho hệ thống điện của bạn.

Aptomat là gì? Vai trò thiết yếu của thiết bị đóng cắt điện

Aptomat, tên gọi khác là cầu dao tự động, là một thiết bị điện có chức năng tự động ngắt dòng điện khi xảy ra sự cố trong mạch điện như quá tải, ngắn mạch, sụt áp, hoặc rò rỉ điện. Khác với cầu chì chỉ sử dụng một lần, Aptomat có khả năng đóng cắt tự động và có thể tái sử dụng sau khi sự cố được khắc phục.

Vai trò của Aptomat là vô cùng thiết yếu trong mọi hệ thống điện:

• Bảo vệ quá tải: Khi dòng điện vượt quá giới hạn cho phép của thiết bị, Aptomat sẽ ngắt mạch để ngăn chặn hư hỏng cho dây dẫn và các thiết bị điện khác.
• Bảo vệ ngắn mạch: Đây là sự cố nguy hiểm nhất trong hệ thống điện, có thể gây cháy nổ. Aptomat sẽ ngắt ngay lập tức khi phát hiện ngắn mạch, bảo vệ toàn bộ hệ thống.
• Bảo vệ an toàn con người: Trong trường hợp rò rỉ điện, Aptomat chống rò (RCBO/ELCB) sẽ ngắt mạch, ngăn ngừa nguy cơ điện giật.

Trên thị trường hiện nay có nhiều loại Aptomat với các đặc tính và ứng dụng khác nhau. Hai loại phổ biến nhất được sử dụng rộng rãi là MCCB và MCB.

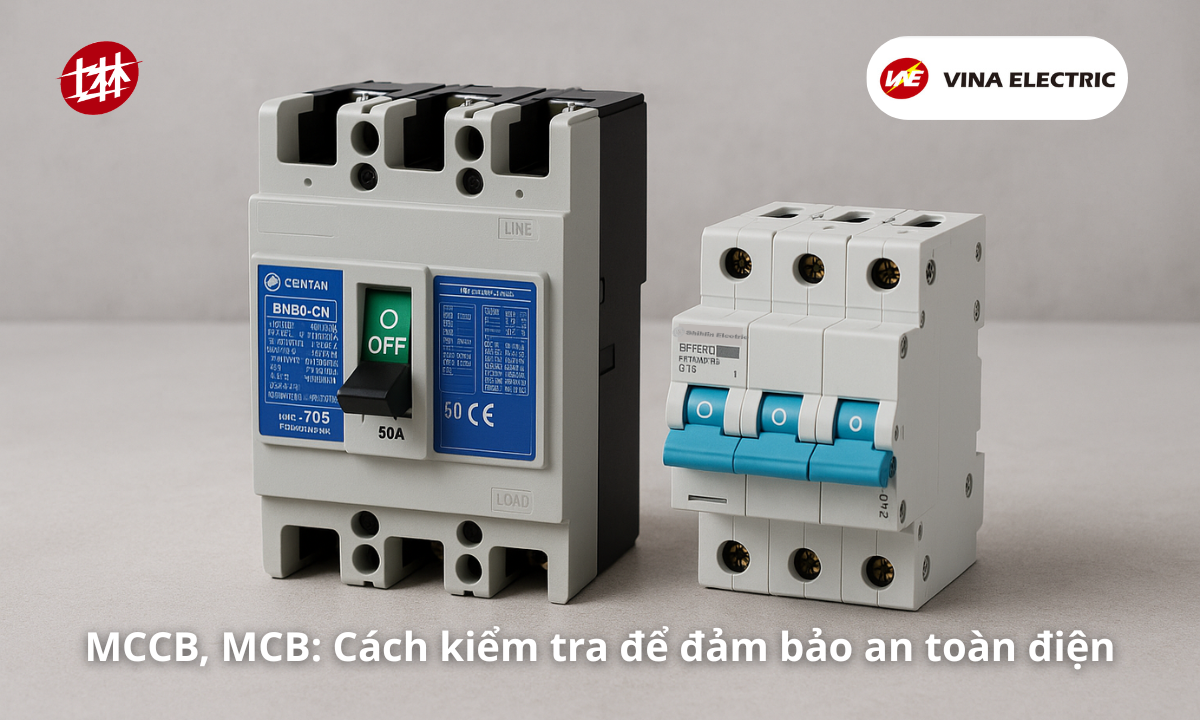

MCCB là gì? MCB là gì? Phân biệt và ứng dụng

MCB (Miniature Circuit Breaker) – Aptomat tép

MCB là loại Aptomat có kích thước nhỏ gọn, thường được sử dụng trong các mạch điện dân dụng và công nghiệp nhẹ. Chúng được thiết kế để bảo vệ quá tải và ngắn mạch cho các tải có dòng điện định mức thấp đến trung bình, thường dưới 125A.

• Đặc điểm: Kích thước nhỏ, dễ lắp đặt trong tủ điện dân dụng, công suất cắt danh định thường thấp hơn MCCB.
• Ứng dụng: Bảo vệ mạch nhánh trong nhà ở, văn phòng, cửa hàng, mạch điều khiển, thiết bị chiếu sáng, ổ cắm…

MCCB (Moulded Case Circuit Breaker) – Aptomat khối

MCCB là loại Aptomat có kích thước lớn hơn và công suất cắt cao hơn so với MCB. Chúng được sử dụng trong các hệ thống điện công nghiệp, bảo vệ các tải có dòng điện định mức lớn, thường từ 100A trở lên, và có thể lên đến hàng nghìn Ampere.

• Đặc điểm: Kích thước lớn, khả năng cắt dòng sự cố cao, có thể điều chỉnh dòng định mức (đối với một số loại), độ bền cao.
• Ứng dụng: Bảo vệ mạch chính trong nhà máy, xí nghiệp, trung tâm thương mại, bảo vệ động cơ lớn, máy phát điện, các thiết bị công suất cao khác.

Shihlin Electric là một trong những thương hiệu hàng đầu thế giới cung cấp cả MCCB và MCB với chất lượng vượt trội, độ bền cao và hiệu suất hoạt động ổn định. Tại Vina Electric, chúng tôi tự hào cung cấp đầy đủ các dòng sản phẩm MCCB và MCB từ Shihlin Electric, đáp ứng mọi yêu cầu khắt khe nhất của khách hàng.

Cách kiểm tra nhanh MCCB, MCB còn hoạt động tốt không?

Để đảm bảo an toàn tối đa cho hệ thống điện, việc kiểm tra định kỳ tình trạng hoạt động của MCCB và MCB là vô cùng quan trọng. Dưới đây là các bước kiểm tra nhanh mà bạn có thể thực hiện:

1. Kiểm tra bằng mắt thường (Visual Inspection)

Đây là bước kiểm tra đầu tiên và đơn giản nhất, nhưng lại rất quan trọng để phát hiện các dấu hiệu bất thường:

• Kiểm tra vỏ ngoài:

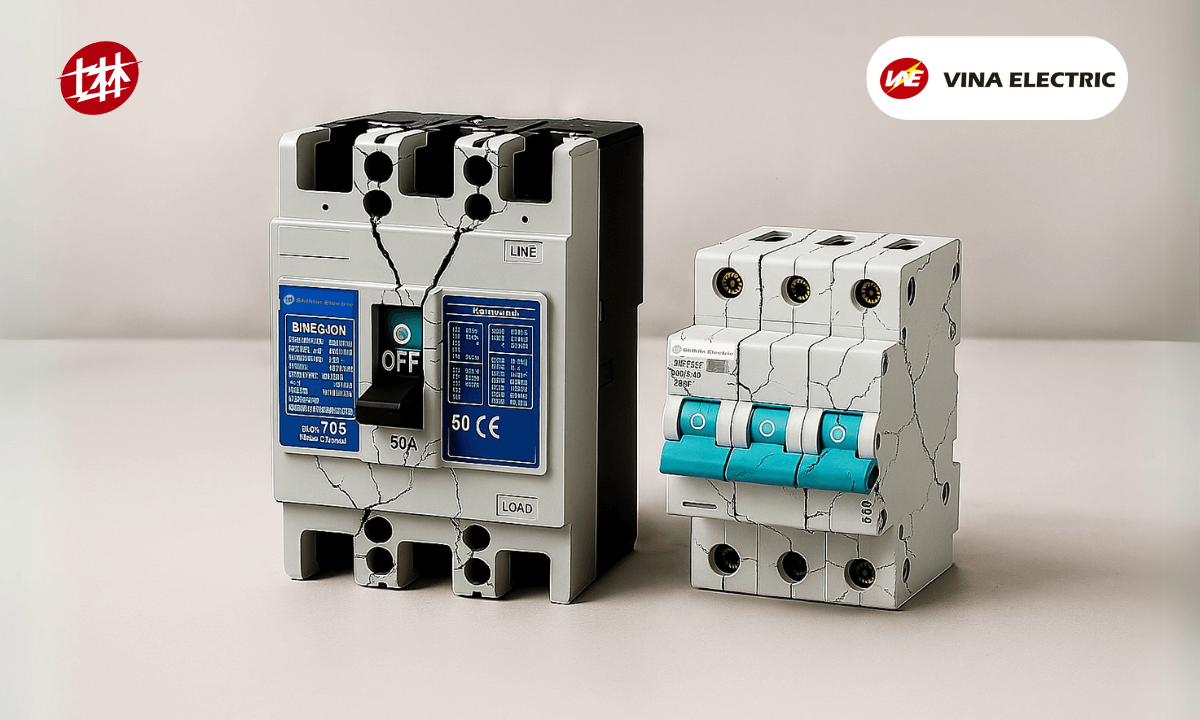

  • Vết nứt, vỡ, biến dạng: Vỏ ngoài của Aptomat phải nguyên vẹn. Nếu có vết nứt, vỡ, đặc biệt là gần các điểm đấu nối, Aptomat đó có thể đã bị hư hại do quá nhiệt hoặc quá dòng, hoặc do tác động cơ học.
  • Màu sắc bất thường: Aptomat bị quá nhiệt có thể xuất hiện các vết ố vàng, cháy xém hoặc đổi màu. Đây là dấu hiệu của việc Aptomat đã hoạt động quá tải trong thời gian dài hoặc đã từng chịu dòng ngắn mạch lớn.
  • Mùi khét: Nếu bạn ngửi thấy mùi khét xung quanh Aptomat hoặc tủ điện, đây là dấu hiệu rõ ràng của quá nhiệt, có thể do kết nối lỏng lẻo hoặc Aptomat đã bị hư hỏng bên trong.

• Kiểm tra các đầu nối (Terminal Connections):
  • Lỏng lẻo: Dùng tay hoặc tua vít nhẹ nhàng kiểm tra xem các đầu nối dây có bị lỏng không. Kết nối lỏng lẻo là nguyên nhân phổ biến gây ra quá nhiệt, hồ quang điện và làm giảm khả năng bảo vệ của Aptomat.
  • Oxy hóa, ăn mòn: Các đầu nối bị oxy hóa hoặc ăn mòn sẽ làm tăng điện trở tiếp xúc, gây nóng và giảm khả năng dẫn điện. Cần vệ sinh hoặc siết chặt lại nếu phát hiện.
• Kiểm tra cần gạt (Handle/Lever):
  • Độ chắc chắn: Cần gạt phải chắc chắn, không bị lung lay.
  • Vị trí: Đảm bảo cần gạt ở vị trí ON hoặc OFF rõ ràng. Nếu cần gạt bị kẹt ở vị trí giữa (trip) mà không thể reset được, Aptomat có thể đã bị hỏng.
• Kiểm tra bụi bẩn, côn trùng: Đảm bảo Aptomat và khu vực xung quanh sạch sẽ, không có bụi bẩn tích tụ hoặc côn trùng làm tổ, vì chúng có thể gây cản trở hoạt động hoặc dẫn đến chập điện.

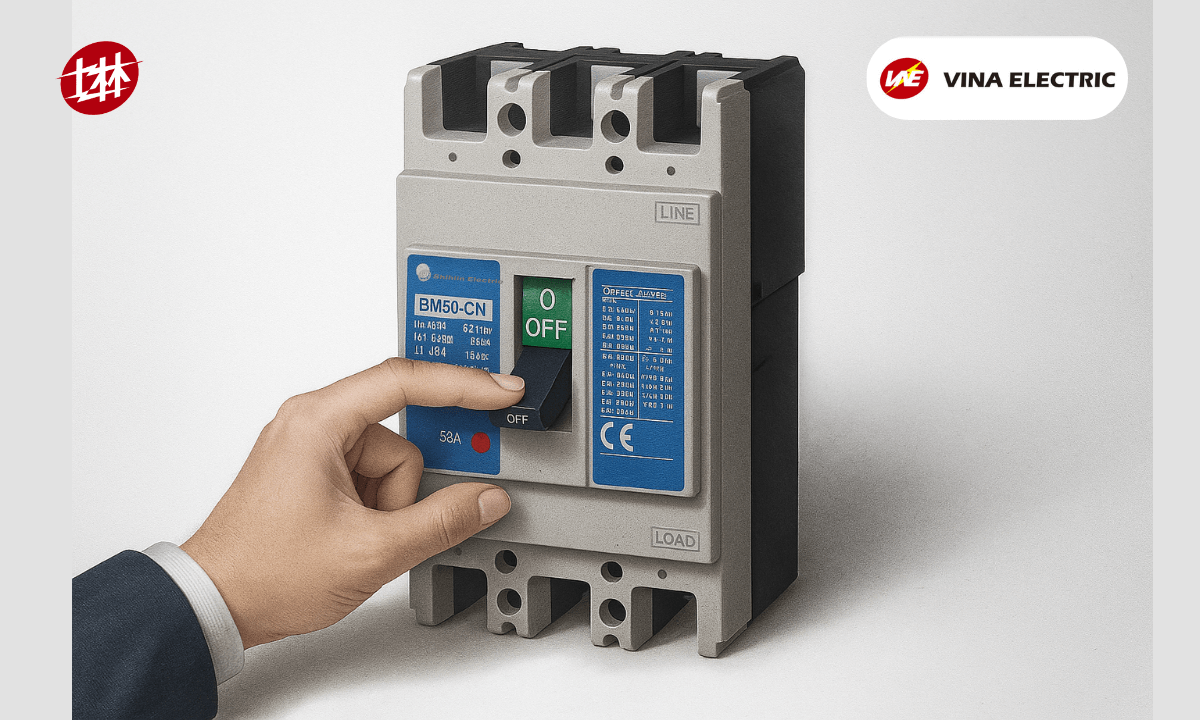

2. Kiểm tra chức năng đóng cắt thủ công (Manual Trip Test)

Đây là cách đơn giản nhất để kiểm tra chức năng đóng cắt của Aptomat:

• Bước 1: Ngắt toàn bộ tải khỏi Aptomat. Để đảm bảo an toàn, hãy ngắt các thiết bị điện đang sử dụng nguồn từ Aptomat mà bạn muốn kiểm tra. Nếu là Aptomat tổng, hãy ngắt các Aptomat nhánh trước.
• Bước 2: Đóng (ON) Aptomat. Đảm bảo Aptomat đang ở vị trí ON.
• Bước 3: Nhấn nút TEST (nếu có). Một số loại MCCB (đặc biệt là các loại có chức năng điện tử hoặc chống rò ELCB/RCBO) có nút TEST. Khi nhấn nút này, Aptomat phải tự động ngắt mạch (chuyển sang vị trí OFF hoặc TRIP). Nếu không, Aptomat có thể đã bị hỏng cơ cấu ngắt.
• Bước 4: Gạt cần gạt thủ công. Nếu không có nút TEST, bạn có thể gạt cần gạt từ vị trí ON sang OFF và ngược lại nhiều lần. Cần gạt phải di chuyển mượt mà, không bị kẹt hay rít.
• Bước 5: Reset lại Aptomat. Sau khi kiểm tra, hãy reset Aptomat về vị trí ON.

Lưu ý quan trọng: Đối với MCCB và MCB thông thường (chỉ bảo vệ quá tải/ngắn mạch), không có nút TEST. Việc gạt cần gạt thủ công chỉ kiểm tra cơ cấu đóng/mở, không kiểm tra được khả năng bảo vệ quá tải/ngắn mạch thực tế.

3. Kiểm tra nhiệt độ bề mặt (Temperature Check)

Aptomat hoạt động bình thường không nên quá nóng. Bạn có thể kiểm tra nhiệt độ bằng các cách sau:

• Dùng tay: Cẩn thận đặt mu bàn tay gần Aptomat (không chạm trực tiếp). Nếu bạn cảm thấy Aptomat nóng một cách bất thường, đây là dấu hiệu của quá tải, kết nối lỏng lẻo, hoặc Aptomat đã bị hư hỏng bên trong.

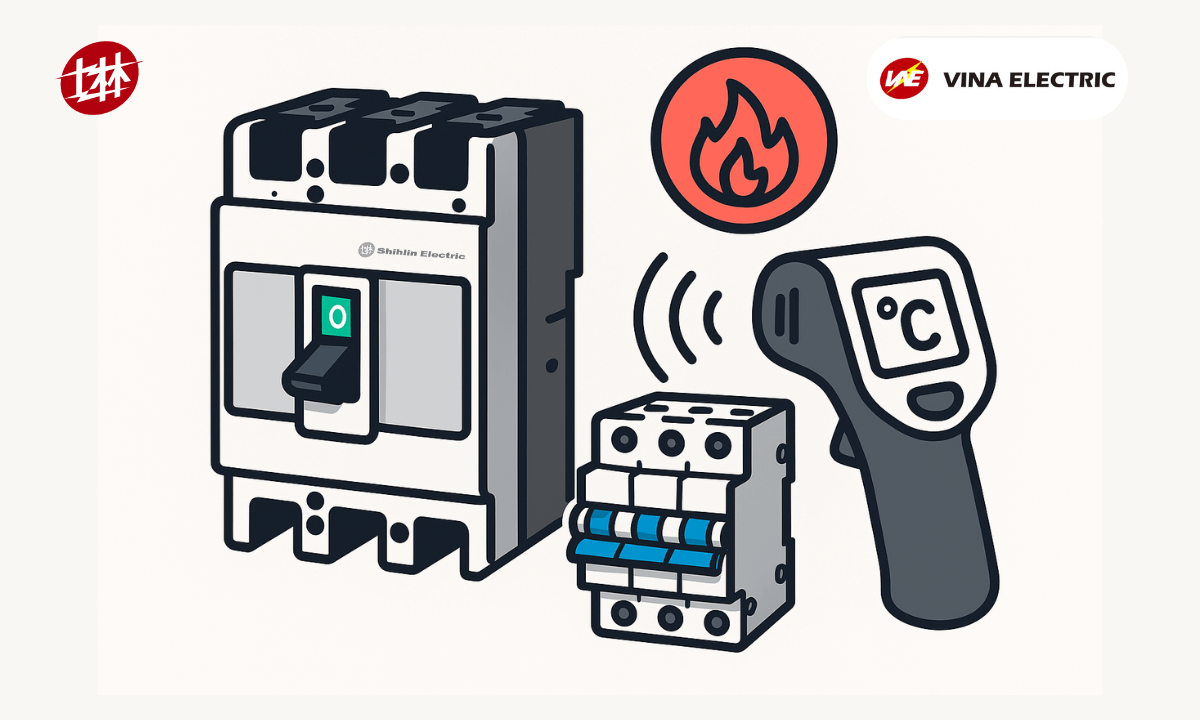

• Súng đo nhiệt độ hồng ngoại (Infrared Thermometer): Đây là cách chính xác và an toàn nhất. Đo nhiệt độ bề mặt của Aptomat khi đang hoạt động. So sánh nhiệt độ của Aptomat đang kiểm tra với các Aptomat khác trong cùng tủ điện hoặc với nhiệt độ môi trường. Sự chênh lệch nhiệt độ đáng kể là dấu hiệu cần được điều tra.
  • Nhiệt độ Aptomat thường không nên vượt quá 60-70°C (tùy theo loại và điều kiện môi trường). Nhiệt độ cao hơn nhiều có thể chỉ ra vấn đề.

4. Kiểm tra độ sụt áp (Voltage Drop Test) – Khuyến nghị cho kỹ thuật viên

Kiểm tra độ sụt áp qua Aptomat có thể cho biết về điện trở tiếp xúc bên trong. Tuy nhiên, cách này đòi hỏi thiết bị đo chuyên dụng (đồng hồ vạn năng) và kiến thức về điện.

• Bước 1: Đảm bảo Aptomat đang đóng và có tải.
• Bước 2: Sử dụng đồng hồ vạn năng ở chế độ đo điện áp AC.
• Bước 3: Đo điện áp giữa đầu vào và đầu ra của Aptomat.
  • Điện áp lý tưởng qua Aptomat phải rất nhỏ, gần như bằng 0 (vài milivolt).
  • Nếu điện áp sụt đáng kể (ví dụ: vài trăm milivolt hoặc hơn), điều này cho thấy có điện trở tiếp xúc cao bên trong Aptomat, có thể do tiếp điểm bị mòn, bẩn hoặc hư hỏng.

5. Kiểm tra dòng rò (Residual Current Test) – Chỉ áp dụng cho RCCB/RCBO/ELCB

Nếu Aptomat của bạn là loại chống rò (RCCB, RCBO, ELCB), việc kiểm tra chức năng chống rò là bắt buộc.

• Nhấn nút TEST: Tất cả các thiết bị chống rò đều có nút TEST. Khi nhấn nút này, Aptomat phải tự động ngắt mạch. Đây là cách kiểm tra đơn giản và hiệu quả nhất để đảm bảo cơ cấu chống rò vẫn hoạt động. Nên thực hiện kiểm tra này ít nhất 1-2 lần/năm.

Khi nào cần thay thế MCCB/MCB?

Mặc dù việc kiểm tra nhanh có thể giúp bạn phát hiện các vấn đề, nhưng đôi khi Aptomat cần được thay thế ngay cả khi chúng chưa biểu hiện rõ ràng sự cố. Bạn nên cân nhắc thay thế MCCB hoặc MCB trong các trường hợp sau:

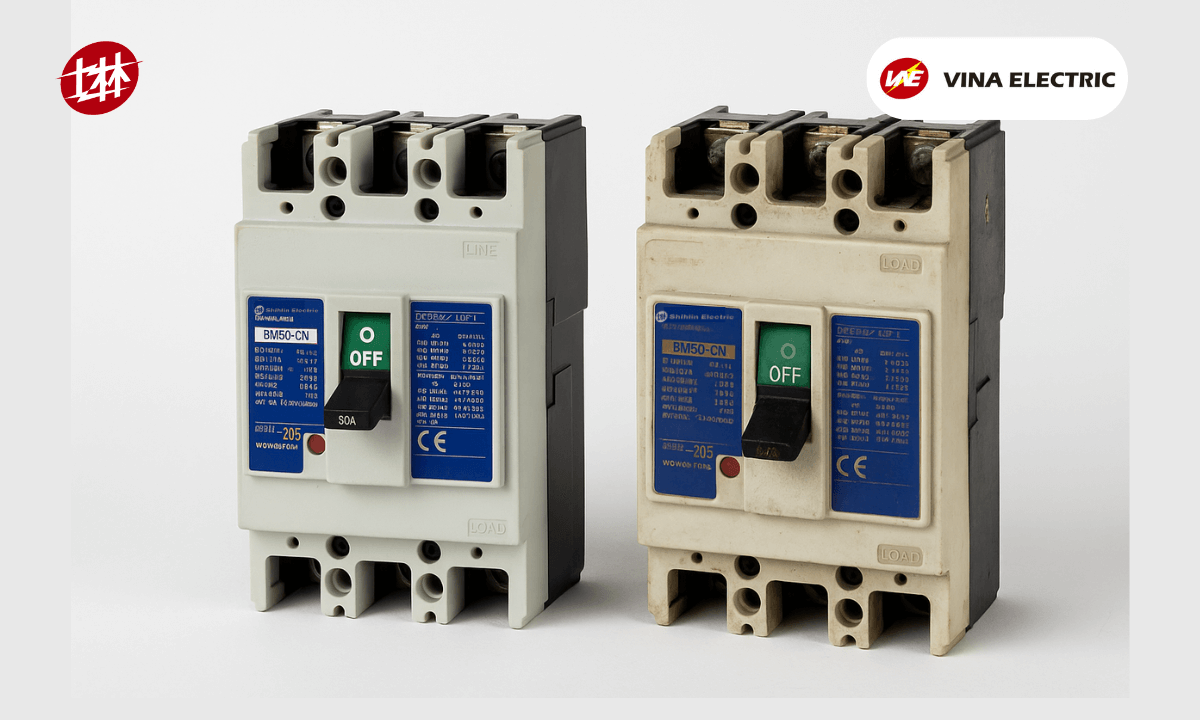

• Tuổi thọ sử dụng: Các thiết bị điện đều có tuổi thọ nhất định. Các thiết bị điện của Shihlin Electric nổi tiếng về độ bền, nhưng sau một thời gian dài sử dụng (thường là 10-15 năm tùy môi trường và tần suất hoạt động), chúng có thể cần được kiểm tra chuyên sâu hoặc thay thế dự phòng.
• Đã từng ngắt mạch do sự cố lớn: Nếu Aptomat đã từng ngắt mạch do ngắn mạch nghiêm trọng hoặc quá tải kéo dài, dù bề ngoài không có dấu hiệu hư hỏng, các tiếp điểm bên trong có thể đã bị ăn mòn hoặc biến dạng. Khả năng bảo vệ của Aptomat có thể đã bị suy giảm.

• Không vượt qua các bài kiểm tra: Nếu Aptomat không vượt qua bất kỳ bài kiểm tra nào được liệt kê ở trên (ví dụ: cần gạt bị kẹt, quá nóng, độ sụt áp cao, không ngắt khi nhấn TEST), bạn cần thay thế nó ngay lập tức.
• Thay đổi công suất tải: Nếu bạn nâng cấp hệ thống điện hoặc thêm các thiết bị có công suất lớn hơn, Aptomat hiện tại có thể không còn phù hợp. Cần tính toán lại dòng điện và thay thế Aptomat có dòng định mức và khả năng cắt phù hợp.

Kết luận: Đảm bảo an toàn điện với thiết bị chất lượng từ Vina Electric và Shihlin Electric

Việc kiểm tra định kỳ và hiểu rõ về cách hoạt động của MCCB và MCB là chìa khóa để duy trì một hệ thống điện an toàn và hiệu quả. Các sản phẩm thiết bị điện của Shihlin Electric luôn được đánh giá cao về chất lượng và độ uy tín trên thị trường toàn cầu.

Là nhà phân phối chính thức của Shihlin Electric tại Việt Nam, Vina Electric cam kết mang đến cho khách hàng những sản phẩm MCCB, MCB, Contactor và các thiết bị điện khác với chất lượng vượt trội, giá cả cạnh tranh và dịch vụ hỗ trợ chuyên nghiệp. Đừng ngần ngại liên hệ với chúng tôi để được tư vấn và lựa chọn những giải pháp điện tối ưu nhất cho hệ thống của bạn.

Hãy luôn ưu tiên sự an toàn. Với Vina Electric và Shihlin Electric, bạn có thể hoàn toàn yên tâm về hệ thống điện của mình!
