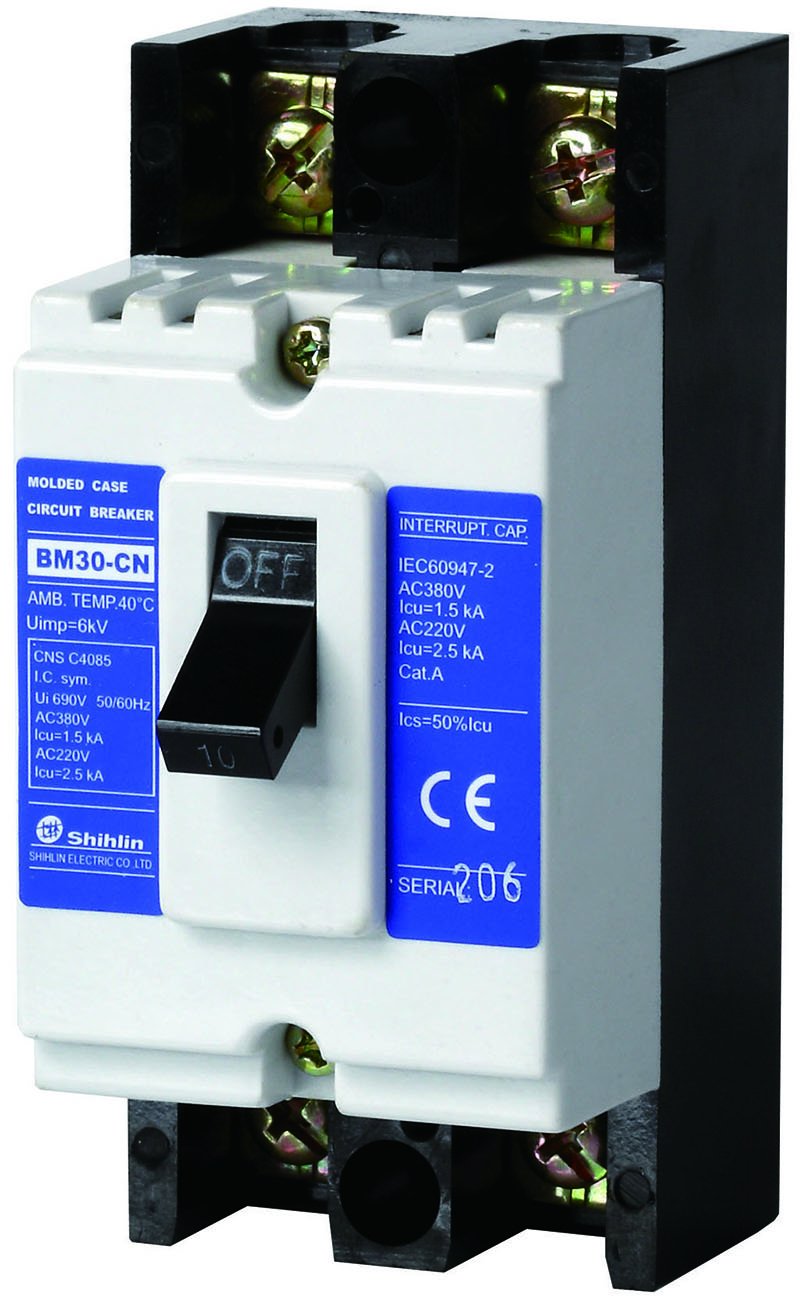

MCCB Shihlin BM 30-CN

Giới thiệu chung

MCCB BM 30-CN là dòng Molded Case Circuit Breaker (MCCB) do Shihlin Electric sản xuất tại Đài Loan, sử dụng cơ chế hydraulic magnetic theo tiêu chuẩn IEC 60947‑2 Đây là dòng MCCB công suất nhỏ gọn với dòng định mức từ 3A đến 30A, phù hợp cho hệ thống điện phân phối nhỏ hoặc ứng dụng đấu bảng, bảo vệ các mạch 3 pha hoặc 2 pha.

Thông số kỹ thuật chính

• Dòng định mức In: 3A, 5A, 10A, 15A, 20A, 30A

• Số cực: 2P hoặc 3P tùy chọn

• Điện áp cách điện Ui: AC 690 V

• Khả năng cắt ngắn mạch (Icu):

  • 220 V: 2,5 kA (giá trị đối xứng)

  • 380 V: 1,5 kA (giá trị đối xứng)

• Ics = 50% × Icu

Ngoài ra BM 30‑CN đảm bảo khả năng bảo vệ quá tải bằng cơ cấu nhiệt và bảo vệ ngắn mạch bằng cơ cấu cơ từ như tiêu chuẩn MCCB thường thấy.

Ứng dụng

• Dùng trong bảng phân phối nhỏ, hệ thống điện 3 pha dân dụng/công nghiệp nhẹ.

• Bảo vệ các thiết bị tiêu thụ điện nhỏ như động cơ công suất vừa/pump nhỏ, máy lạnh nhỏ, chế độ phân phối phụ.

• Có thể dùng làm MCCB chính cho tủ phân phối nhỏ hoặc làm ổn định bảo vệ bổ sung trong hệ thống phân phối tổng.

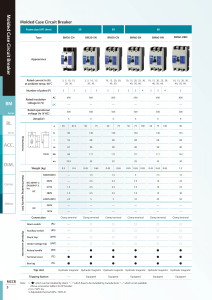

Thông số kỹ thuật:

Kích thước:

OB-BM30-CN_Characteristic_curve OB-BM30-CN_Dimension

OB-BM30-CN_Dimension
